รีวิว CowTech Ciclop 3D Scanner เครื่องสแกนวัตถุ 3 มิติ ราคาประหยัด สำหรับคนที่รักการ DIY

CowTech Ciclop 3D Scanner เป็นเครื่องสแกนเนอร์ 3 มิติ ราคาประหยัด แบบ Open Source ที่เปิดตัวระดมทุนบน Kickstarter ซึ่งเป็นโครงการที่ประสบความสำเร็จมากทีเดียว หาเงินได้ถึง $183,800 จากเป้าหมายที่ตั้งไว้เพียง $10,000 เท่านั้น ไทยแวร์เองก็สนใจเจ้าอุปกรณ์ตัวนี้อยู่เหมือนกัน เลยได้สั่งมาทดสอบการใช้งานดู ว่าจะใช้งานจริงได้ดีขนาดไหน หากอยากรู้ผลลัพธ์ล่ะก็ลองมาติดตามกันได้ในบทความนี้เลยครับ

CowTech Ciclop 3D Scanner คือ อะไร?

ตัว CowTech Ciclop 3D Scanner เป็นเครื่องสแกนเนอร์แบบ 3 มิติ ราคาประหยัด เหมาะสำหรับผู้ที่ต้องการสแกนสิ่งเล็กๆ ที่มีขนาดไม่ใหญ่มาก โดย CowTech ทำงานด้วยการยิงแสงเลเซอร์ไปบนแท่นวางที่หมุนได้ 360 องศา ขนาดพื้นที่ 200x205 มม.

CowTech Ciclop นั้นพัฒนาขึ้นมาเป็นเครื่องสแกนเลเซอร์ 3 มิติ แบบ Open source โดยพื้นฐานของมันพัฒนามาจากระบบ RedRap BQ Ciclop ซึ่งเป็นเครื่องสแกน 3 มิติ ราคาประหยัด ที่สร้างโดยบริษัทในสเปน แต่ว่าทาง CowTech ได้นำมันมาปรับปรุงออกแบบระบบขึ้นใหม่ ทำให้มันสามารถทำงานได้ดีกว่าเดิม ซึ่งจะช่วยลดระยะเวลาในการพิมพ์แบบได้ถึง 50% ซึ่งจากการทดลองใช้งาน การสแกนวัตถุ 1 ชิ้น เราจะใช้เวลาประมาณ 2-8 นาที แล้วแต่ขนาดของวัตถุที่นำมาสแกน ทั้งนี้ความละเอียดในการสแกนจะอยู่ที่ 0.5 มม. นะครับ

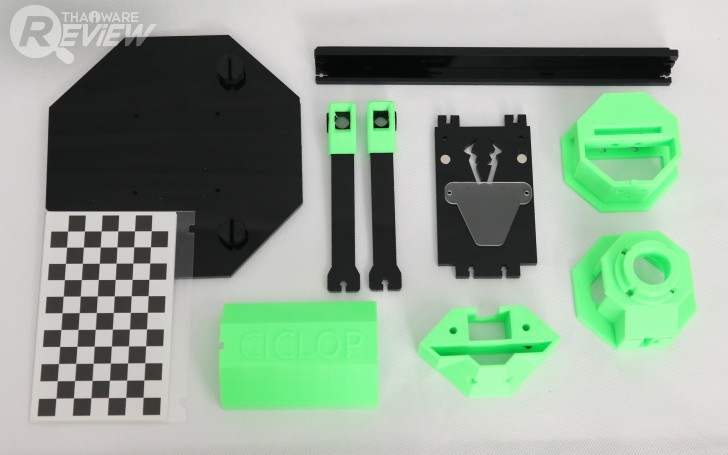

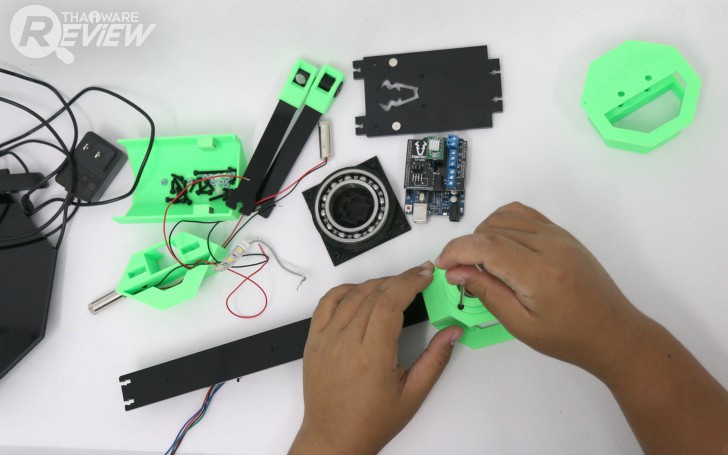

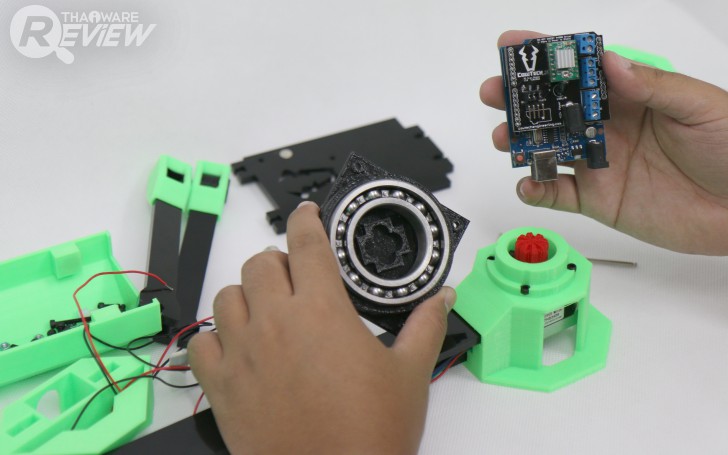

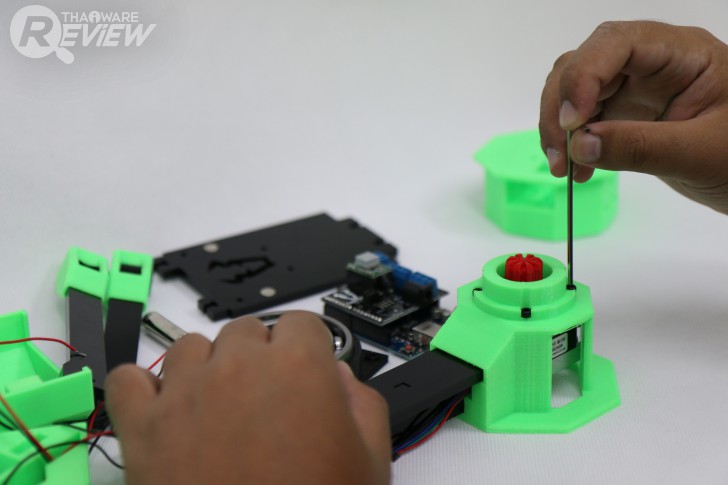

งานนี้เขาผลิตแยกมาเป็นชิ้นๆ นะครับ เราต้องเอามาประกอบร่างเอง ใครที่ชอบต่อเลโก้น่าจะสนุกกับขั้นตอนการประกอบมากทีเดียวล่ะ ทั้งนี้การประกอบนั้นไม่ยากครับ ไม่ต้องเป็นช่างก็ประกอบได้ แต่ที่ยากจริงๆ จะอยู่ในขั้นตอนการ Calibrate

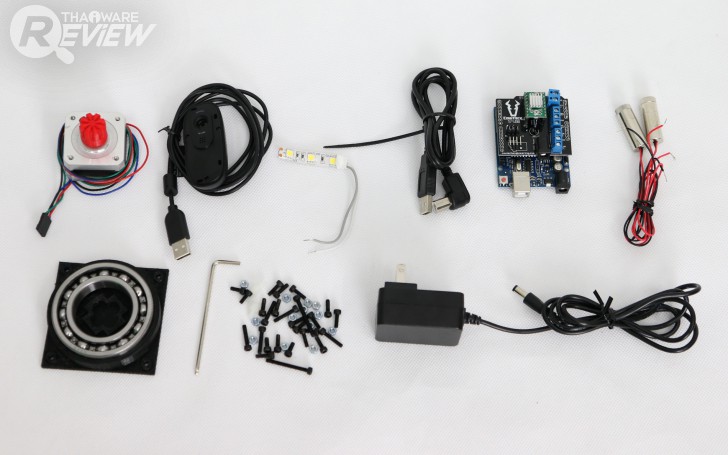

ในชุดมาตรฐานของ CowTech Ciclop 3D scanner จะประกอบไปด้วย

• 1x Custom CT Arduino Scan Shield และ UNO R3 Microcontrolller
• 1x กล้องเว็บแคม Logitech C270 Camera
• 2x Line Lasers with extended cords
• 1x Acrylic Parts
• 1x NEMA 17 28mm stepper motor
• 1x 1A 12V Power supply
• 1x Right angle USB cord
• 1x LED Strip
• 1x Printed Parts
• 1x Bearing
• 1x Hardware kit

การติดตั้ง CowTech Ciclop 3D scanner

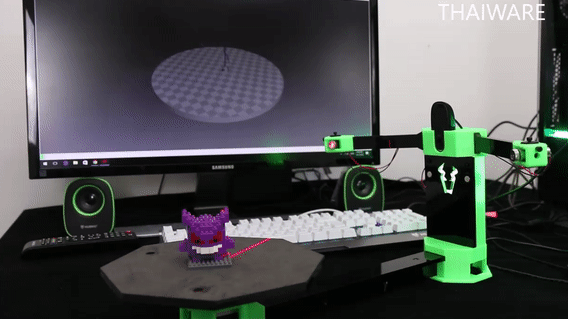

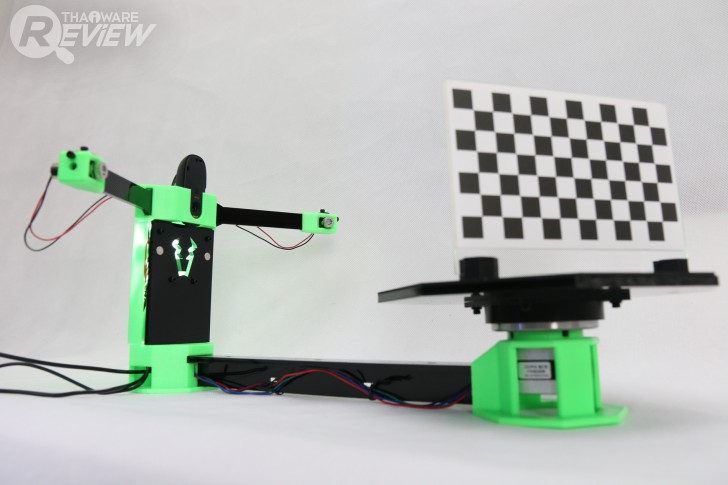

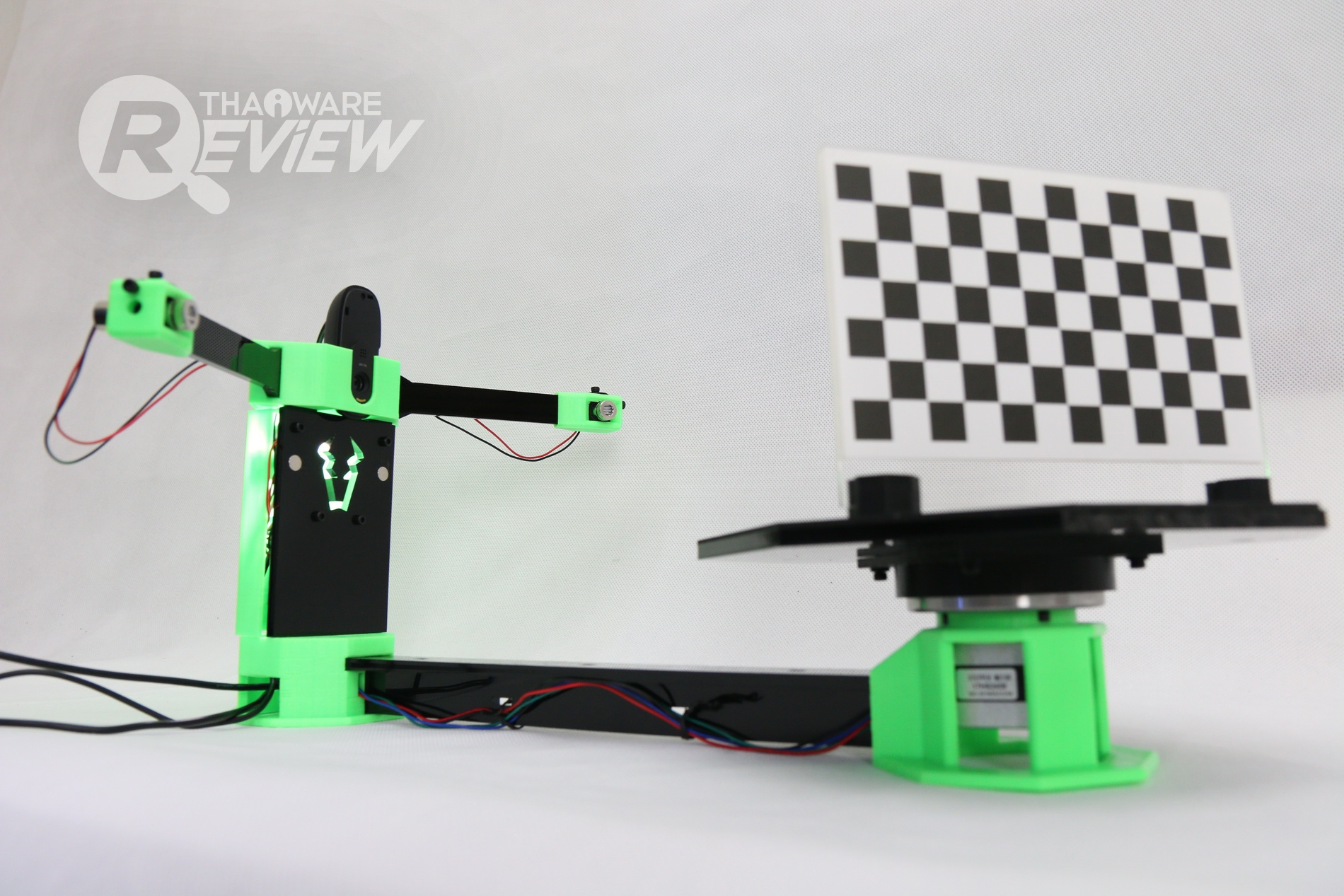

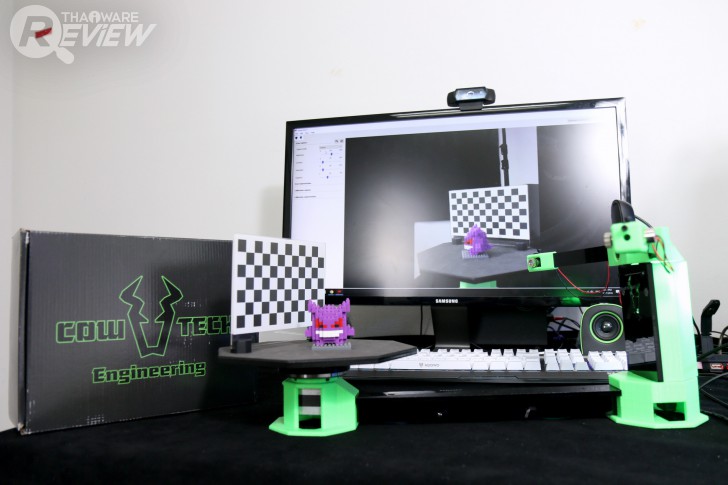

หลังจากประกอบร่างเสร็จแล้ว หน้าตาของ CowTech Ciclop 3D Scanner จะออกมาดังรูปด้านบนครับ ใช้พื้นที่ในการทำงานน้อยมาก ทั้งนี้การใช้งานควรยึดเครื่องกับฐานให้แน่นๆ นะครับ เพราะเวลาที่มอเตอร์หมุนอาจจะทำให้เกิดการสั่นสะเทือน วัตถุที่อยู่บนแท่นอาจจะสั่นจนขยับเขยื้อนได้

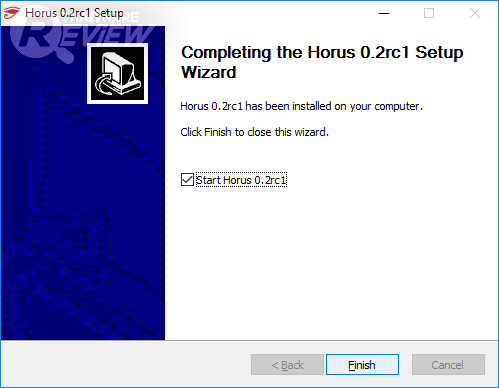

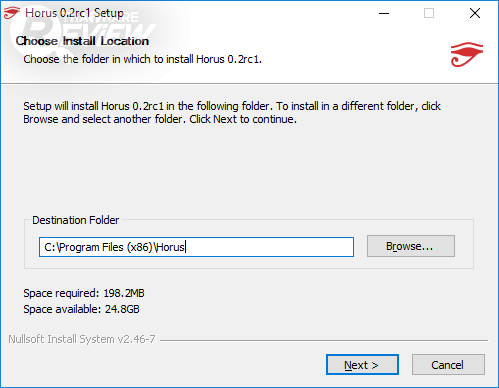

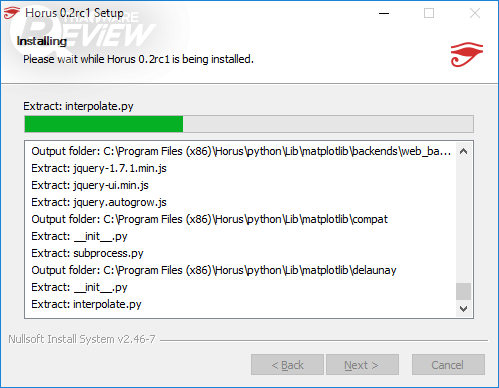

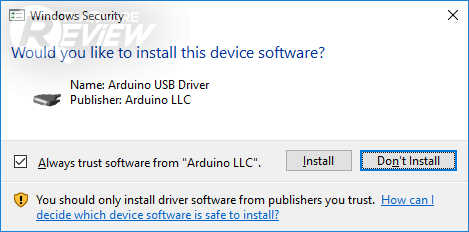

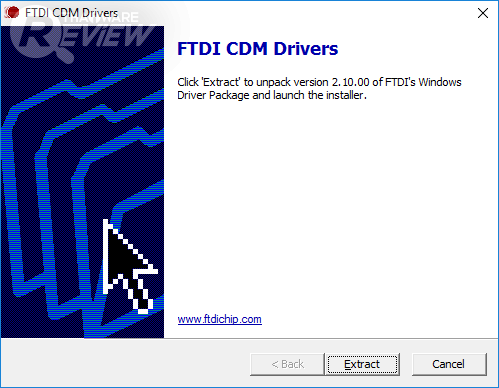

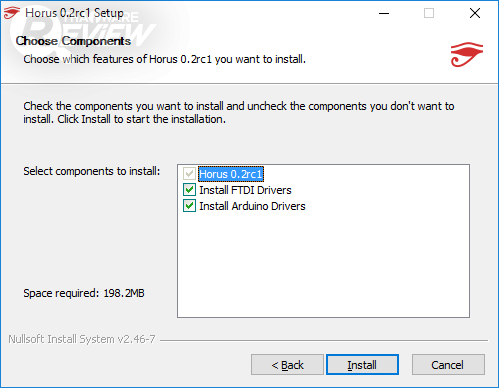

เสร็จแล้วให้เราเชื่อมต่อ CowTech Ciclop 3D Scanner เข้ากับคอมพิวเตอร์ผ่านทางพอร์ท USB ครับ ซึ่งโปรแกรมที่ใช้ในการควบคุมสแกนเนอร์ของเรา จะใช้โปรแกรมที่มีชื่อว่า Horus เป็นโปรแกรมฟรี (คลิกที่นี่เพื่อดาวน์โหลด)

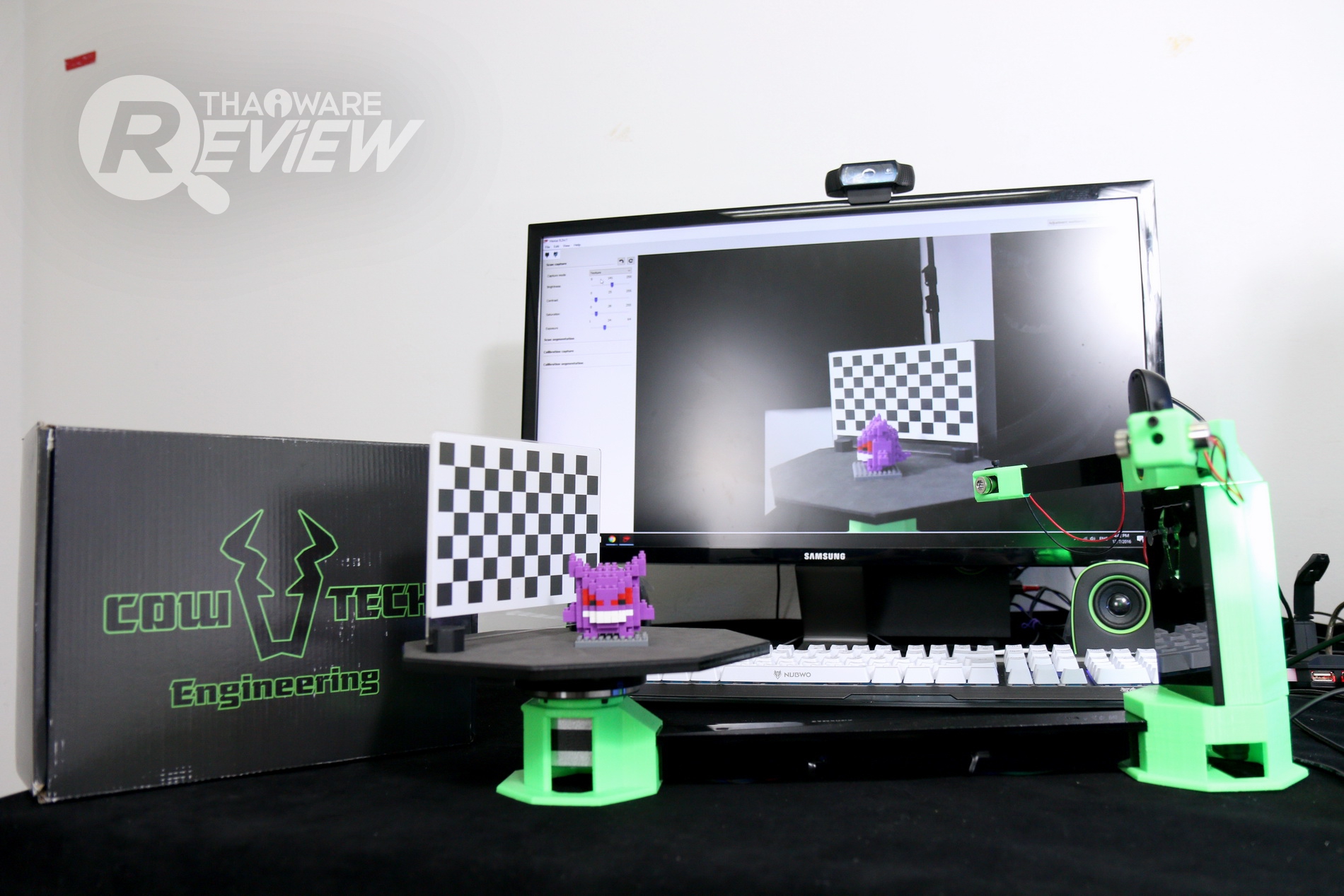

เริ่มต้นใช้งาน CowTech Ciclop 3D Scanner

การใช้งาน CowTech Ciclop 3D Scanner นั้นจริงๆ ก็ง่ายๆ ครับ แค่วางวัตถุ แล้วก็คลิกสแกนเท่านั้นเอง แต่ความยากของมันจะอยู่ที่การ Setup ระบบในการใช้งานครั้งแรกให้ลงตัว เพื่อให้ผลลัพธ์ในการสแกนออกมาถูกต้อง

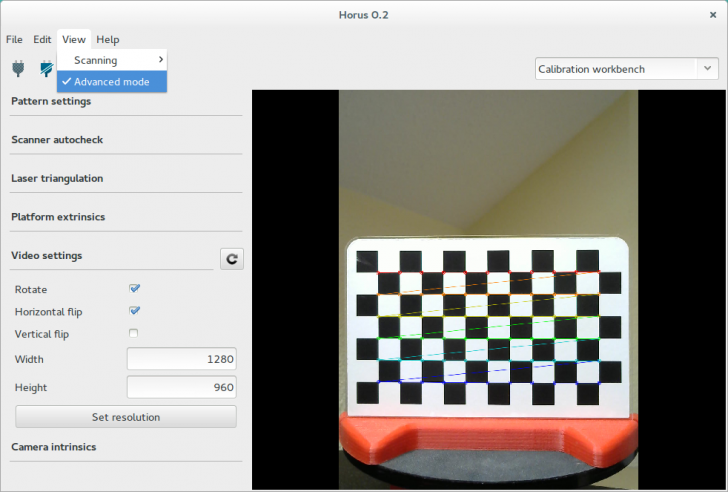

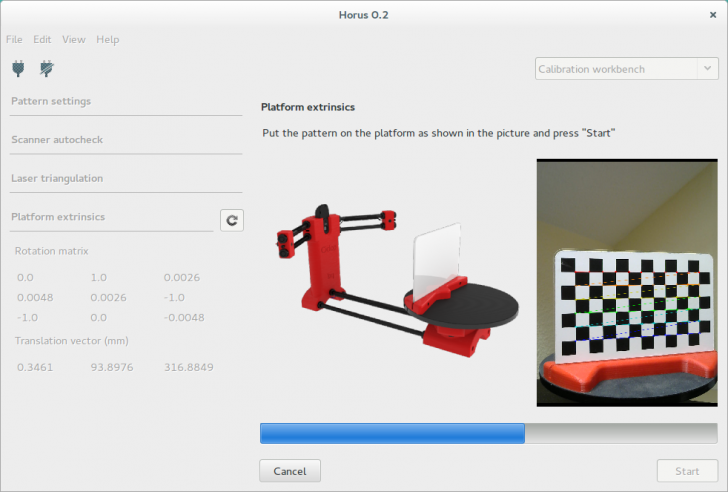

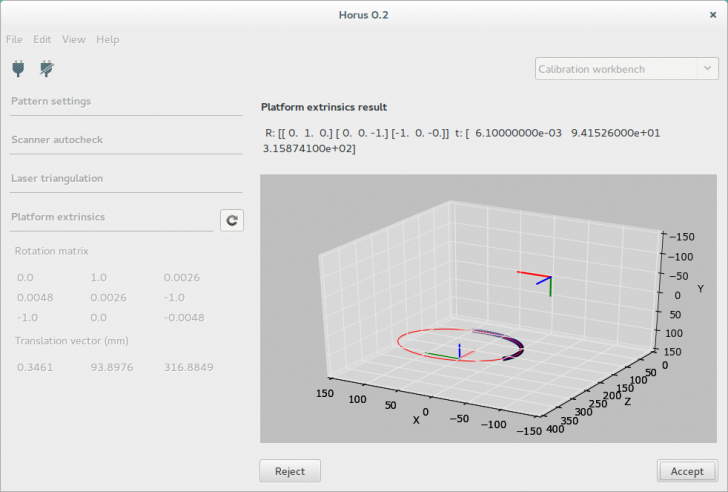

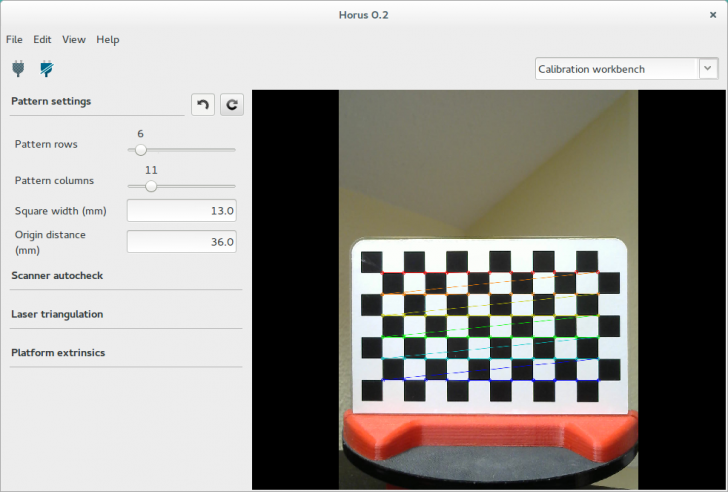

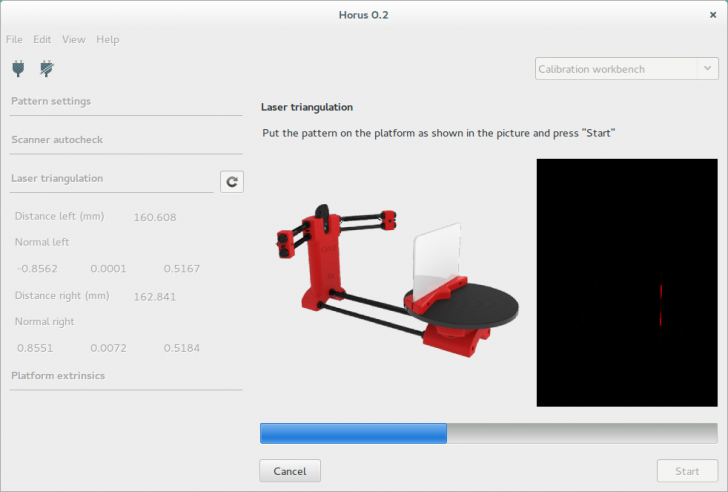

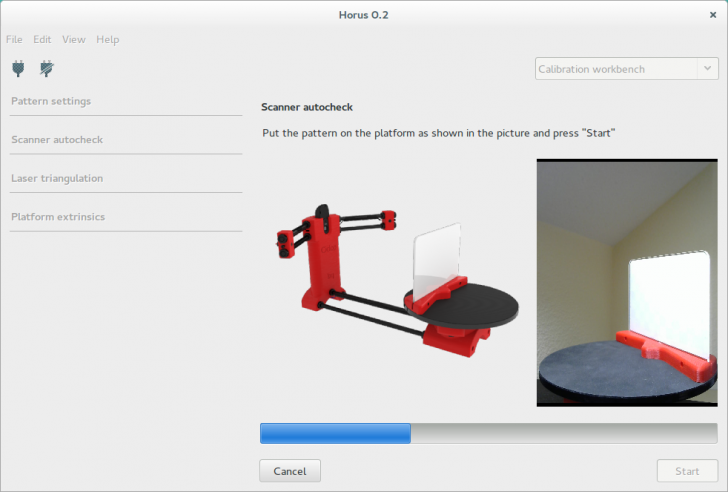

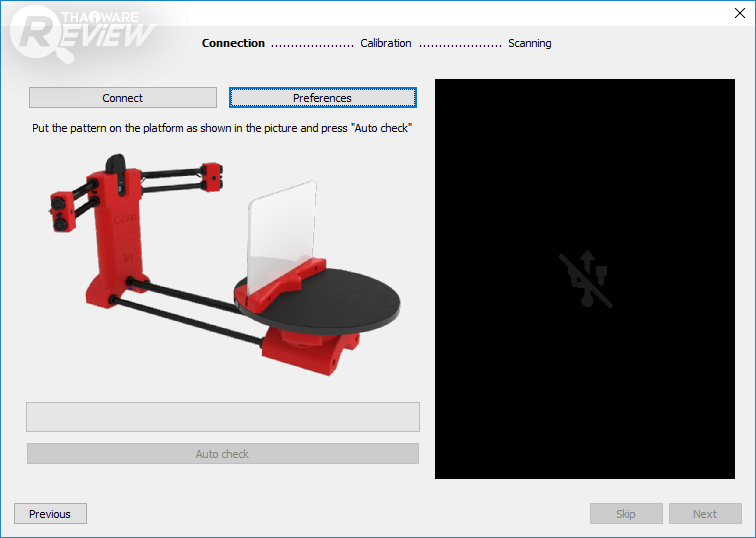

ตัว Horus เองมี Wizard ช่วยในการตั้ง Calibrate ค่า CowTech Ciclop 3D Scanner ให้เรามาด้วยแต่เราพบว่า มันใช้งานจริงไม่ได้

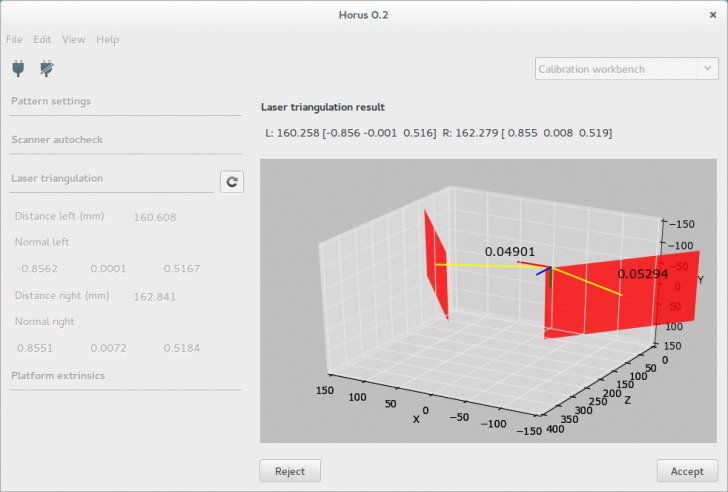

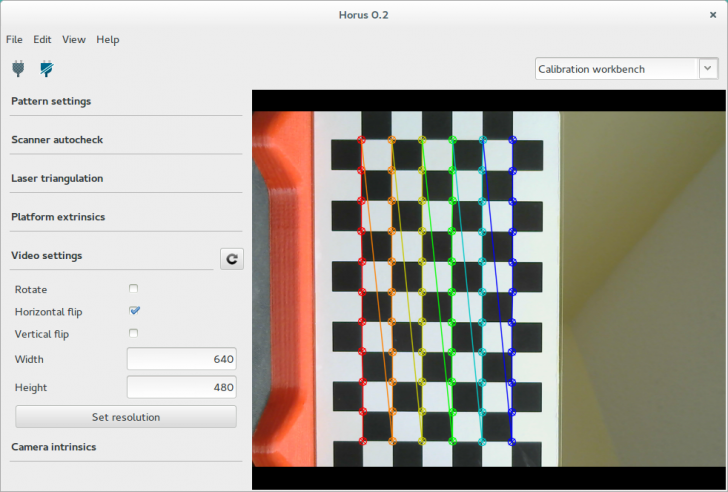

สำหรับการ Calibrate เป็นอะไรที่เราไม่สามารถบอกได้ว่าควรจะตั้งค่าแบบไหน เพราะมันขึ้นอยู่กับสภาพแสงของห้องด้วย ซึ่งอาศัยการเปลี่ยนค่าไปเรื่อยๆ จนกว่าจะเจอค่าที่เหมาะสม ทั้งนี้สามารถอ่านข้อมูลเพิ่มเติมได้ ที่ horus.readthedocs.io/en/release-0.2/source/workbenches/calibration.html ครับ

หลังจากตั้งค่าทุกอย่างเรียบร้อยแล้ว การสแกน ให้เราเอาวัตถุวางบนฐาน แล้วกดสแกนได้เลย ฐานจะหมุนเองอัตโนมัติ และมีเลเซอร์กระพริบสแกนเป็นระยะ ขั้นตอนนี้จะใช้เวลาประมาณพอสมควรครับ 10-15 นาที

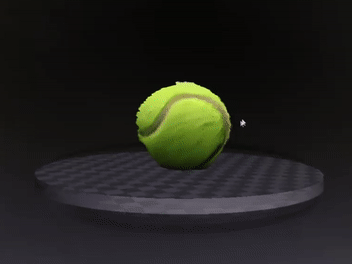

ไฟล์ที่ได้จาก CowTech Ciclop 3D Scanner

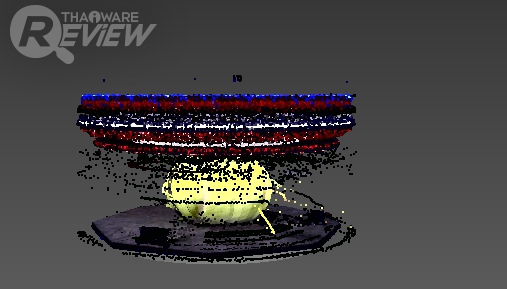

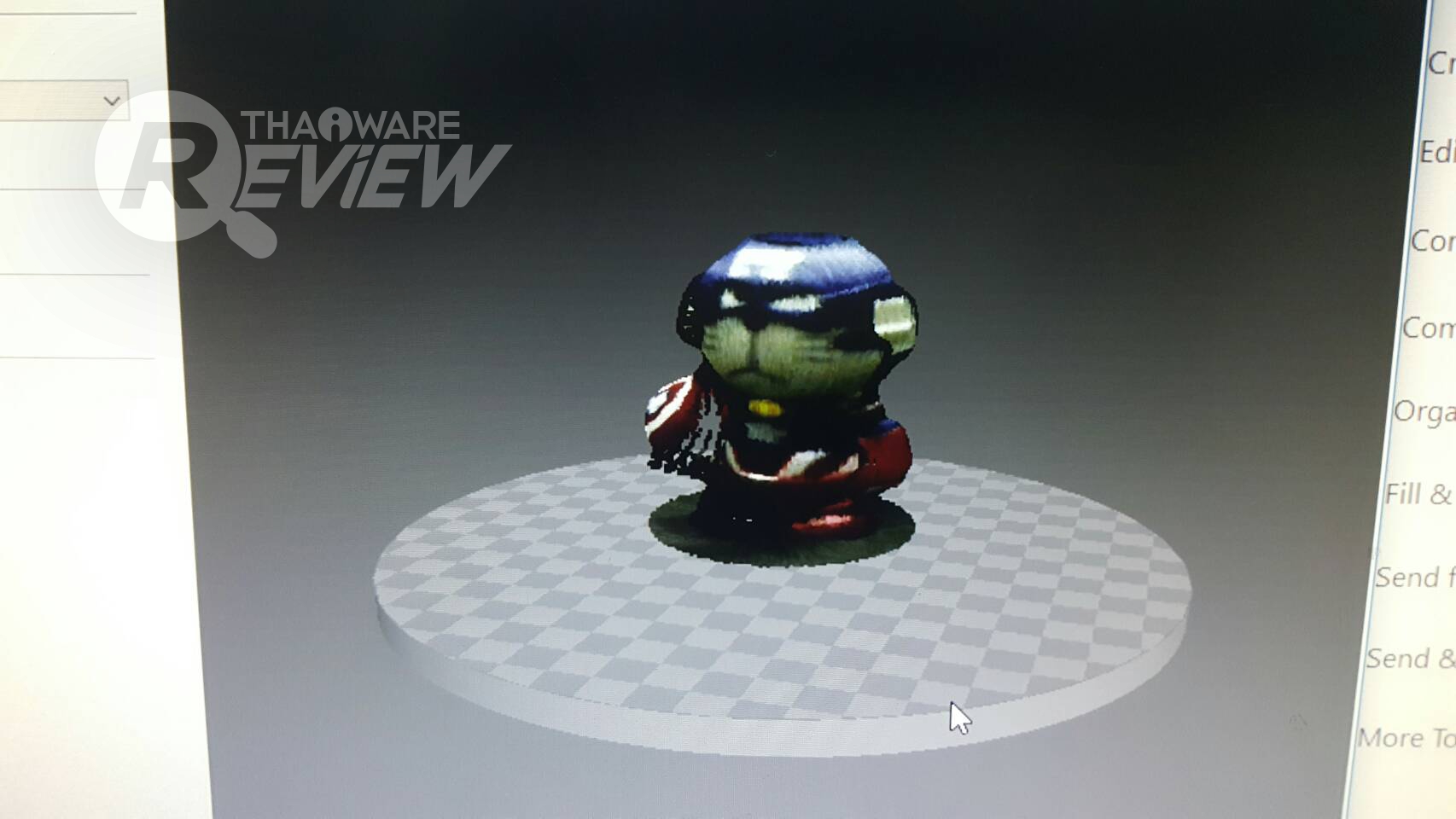

อย่างภาพด้านบนนี้ เป็นตัวอย่างของการตั้งค่าที่ผิดพลาด ทำให้ผลลัพธ์ของไฟล์ออกมาไม่ตรงกับความเป็นจริง

เราปรับองศาของเลเซอร์ใหม่ โมเดลใกล้เคียงกับต้นฉบับมากขึ้น แต่ด้วยองศาที่ระนาบอาจจะยังไม่เข้าที่ ทำให้โมเดลออกมาเตี้ยกว่าความเป็นจริง

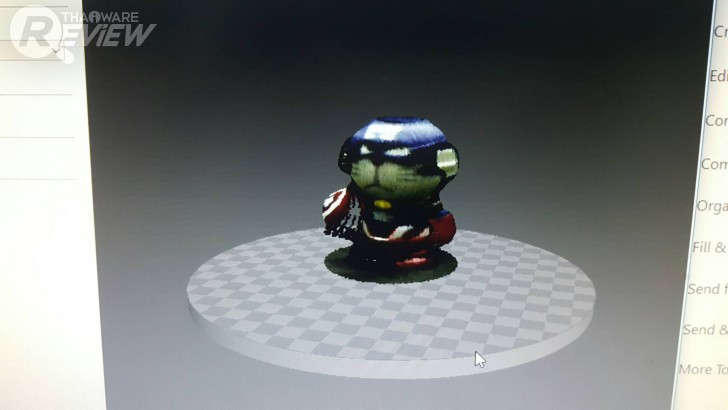

เริ่มเข้าใกล้ความเป็นจริง รูปร่างของวัตถุใกล้เคียงกับต้นฉบับค่อนข้างเยอะละ เราสามารถนำไฟล์นี้ไปแก้ไขต่ออีกหน่อย เพื่อให้กลายเป็นโมเดลที่สมบูรณ์สำหรับใช้งานจริงได้เลย

ไฟล์ที่ได้เราสามารถนำไปใช้งานต่อได้ทันที โดยเราจะได้ไฟล์ออกมาเป็นนามสกุล .STL ซึ่งสามารถนำไปใช้กับโปรแกรม 3 มิติ ทั่วไป อย่างพวก CAD เป็นต้น

ความเห็นจากไทยแวร์

CowTech Ciclop 3D Scanner เป็นเครื่องสแกนเนอร์ 3 มิติ ที่ใช้งานเล็กๆ น้อยๆ ได้ดีทีเดียว ราคาไม่แพง ใช้พื้นที่ในการทำงานน้อย อย่างไรก็ตามการติดตั้งครั้งแรกค่อนข้างซับซ้อนยุ่งยากมากทีเดียว
